Ultra High Strength Steel (UHSS) dalam Konstruksi Jembatan Timbang

Ultra High Strength Steel (UHSS) adalah baja dengan kekuatan tarik (tensile strength) sangat tinggi, umumnya berada di kisaran 700–1.200 MPa atau bahkan lebih, jauh melebihi baja struktural konvensional seperti mild steel (250–400 MPa).

Definisi UHSS

UHSS diperoleh melalui kombinasi paduan mikro (microalloying) dengan unsur seperti niobium, vanadium, titanium, serta proses manufaktur khusus seperti:

  • Thermo-Mechanical Controlled Processing (TMCP)

  • Quenching and Tempering (Q&T)

  • Dual Phase (DP) Steel

  • Transformation-Induced Plasticity (TRIP) Steel

Dengan teknologi ini, UHSS memiliki struktur mikro yang halus, ringan, namun memiliki kekuatan tarik dan ketangguhan (toughness) yang sangat baik.

Karakteristik Teknis UHSS

Beberapa parameter teknis penting UHSS dibanding baja struktural konvensional:

KarakteristikBaja Konvensional (S235/S355)UHSS (700–1200 MPa)
Kekuatan Tarik (Tensile Strength)360–510 MPa700–1200+ MPa
Kekuatan Luluh (Yield Strength)235–355 MPa600–1100 MPa
Modulus Elastisitas (E)~210 GPa~210 GPa (sama)
Kepadatan (Density)7.85 g/cm³7.85 g/cm³ (sama)
Rasio Kekuatan terhadap BeratRendahSangat tinggi
Ketahanan FatigueStandarLebih baik
Ketebalan Rata-rata10–20 mm6–12 mm (lebih tipis)

Catatan: meskipun modulus elastisitas baja tidak berubah, UHSS lebih unggul dalam menahan beban tinggi sebelum mencapai titik luluh (yield point).

Kelebihan UHSS

Kekuatan Tinggi

UHSS dapat menahan beban berat dengan ketebalan material lebih tipis, sehingga cocok untuk konstruksi yang memerlukan efisiensi ruang dan bobot.

Penghematan Material

Karena kekuatannya, jumlah baja yang dibutuhkan berkurang hingga 20–40%, mengurangi biaya material dan beban mati (dead load) struktur.

Ringan namun Kaku

Desain jembatan timbang bisa dibuat lebih ramping tanpa mengurangi daya dukung, sehingga memudahkan transportasi dan pemasangan di lapangan.

Ketahanan Fatigue

UHSS memiliki ketahanan lebih baik terhadap beban berulang (cyclic loading), penting pada jembatan timbang yang dilewati ribuan kendaraan setiap hari.

Umur Layanan Panjang

Kombinasi kekuatan dan ketahanan fatigue membuat jembatan timbang lebih awet, dengan perawatan lebih rendah dalam jangka panjang.

Tantangan Penggunaan UHSS

Meskipun unggul, UHSS juga memiliki tantangan yang perlu diperhatikan:

  1. Kesulitan Pengelasan → UHSS lebih sensitif terhadap panas; butuh teknik las khusus dan filler metal yang sesuai.

  2. Biaya Awal Lebih Tinggi → Harga per ton UHSS lebih mahal dibanding baja biasa.

  3. Brittleness (Kerapuhan) → Jika tidak diproses dengan benar, UHSS bisa kurang ulet dibanding baja karbon rendah.

  4. Desain Presisi → Karena material lebih tipis, analisis struktur harus lebih detail untuk menghindari buckling.

Penggunaan UHSS dalam Konstruksi Jembatan Timbang

Rangka Utama (Main Frame)

UHSS digunakan pada balok longitudinal dan transversal jembatan timbang untuk menopang beban truk dengan muatan hingga 80–120 ton. Dengan UHSS, dimensi balok bisa lebih kecil namun tetap kokoh.

Pelat Dek (Deck Plate)

Pelat dek yang dilalui kendaraan menggunakan UHSS agar lebih tipis (misalnya 10 mm dibanding 16 mm baja biasa) tetapi tetap kuat, sehingga mengurangi beban pondasi.

Komponen Pengaku (Bracing & Cross Beam)

UHSS diaplikasikan pada cross beam dan bracing untuk meningkatkan kekakuan lateral serta mencegah deformasi saat kendaraan bergerak.

Keandalan Sistem Timbang

Karena UHSS lebih tahan terhadap deformasi permanen, permukaan jembatan timbang tetap rata sehingga akurasi load cell dalam menimbang kendaraan lebih terjamin.

Studi Kasus / Aplikasi Nyata

  • Industri Otomotif & Infrastruktur: UHSS sudah lazim digunakan di rangka kendaraan berat dan jembatan modular.

  • Jembatan Timbang Modern: Beberapa produsen jembatan timbang di Eropa dan Asia mulai menggunakan UHSS untuk mengurangi bobot struktur hingga 30% tanpa menurunkan kapasitas beban.

  • Keuntungan Operasional: Dengan UHSS, umur layanan jembatan timbang bisa mencapai 20–25 tahun dengan perawatan minimal, dibanding baja konvensional yang mungkin perlu perbaikan lebih sering akibat deformasi.

jembatan timbang

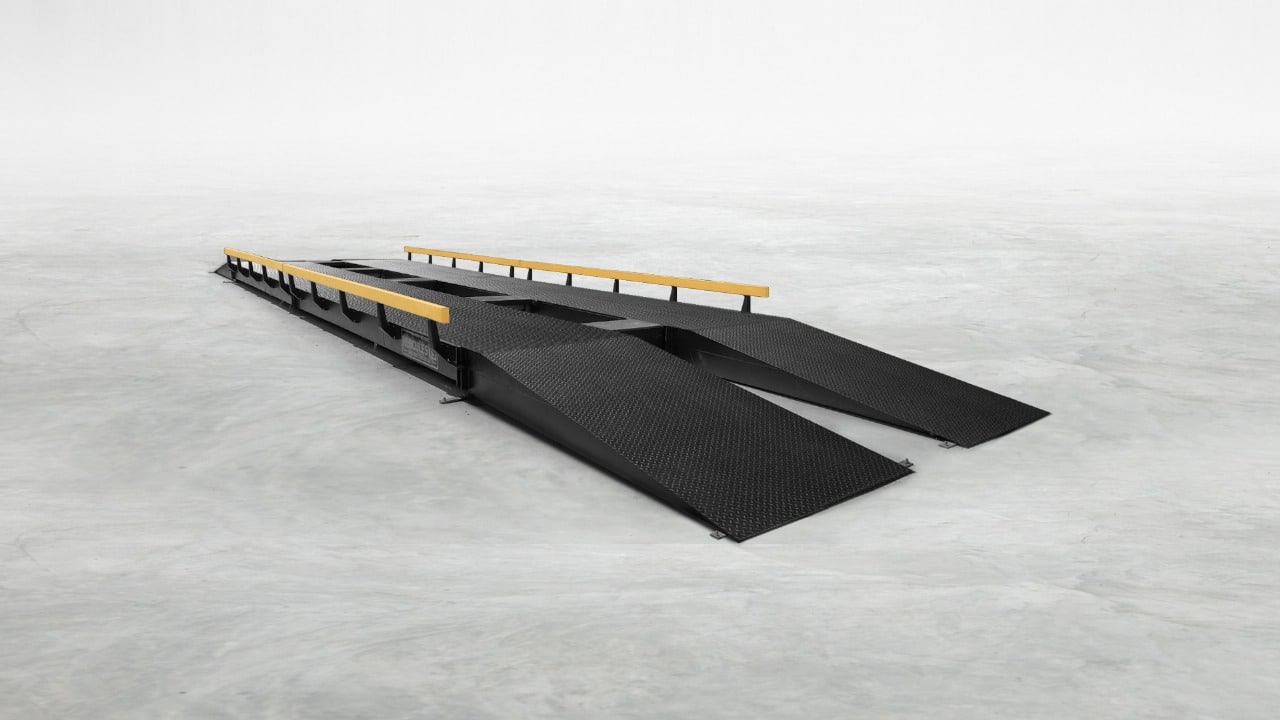

Contoh jembatan timbang menggunakan UHSS

Ultra High Strength Steel (UHSS) adalah material baja modern dengan kekuatan tarik sangat tinggi, ringan, dan tahan lama. Dalam konstruksi jembatan timbang, UHSS memberikan:

  • Efisiensi material dan biaya

  • Umur layanan lebih panjang

  • Struktur lebih ramping dan ringan

  • Ketahanan lebih baik terhadap beban berulang

Meskipun memiliki tantangan dari sisi biaya dan fabrikasi, keunggulan UHSS menjadikannya pilihan strategis untuk jembatan timbang masa depan yang menuntut keamanan, keandalan, dan efisiensi operasional.
